一、工艺原理

铬镁砖和镁铬砖是由铬矿和镁砂组成的碱性耐火材料，属于铬尖晶石质耐火材料。制造这种砖应考虑以下几点：

(1)铬矿和镁砂配比对铬镁质耐火材料性质的影响。

(2)基质矿物组成对制品性能的影响。

(3)气氛性质的影响。铬镁质耐火材料应该在弱氧化气氛下烧成。

二、镁铬砖的生产

镁铬砖是以烧结镁砂和铬矿为原料制成的。在配料中控制MgO含量占60～70％，Cr2O3含量在8～12％，这种制品的稳定性良好，耐火度比较高，是偏碱性的耐火材料。

混合： 铬铁矿脆性大易粉碎，在混砂机中混练；

成型：水压机或摩擦压砖机成型，坯体密度4.3g/cm3；

烧成：隧道窑内一千多度的弱氧化性气氛烧成；

三、热震稳定性镁铬砖的生产

热震稳定性镁铬砖的生产工艺特点是加大临界颗粒尺寸，减少铬矿颗粒中的细粉含量，以提高制品的热震稳定性。

四、热震稳定性铬镁砖的生产

当铬矿与烧结镁砂比各为50％时，制品具有大的热震稳定性。

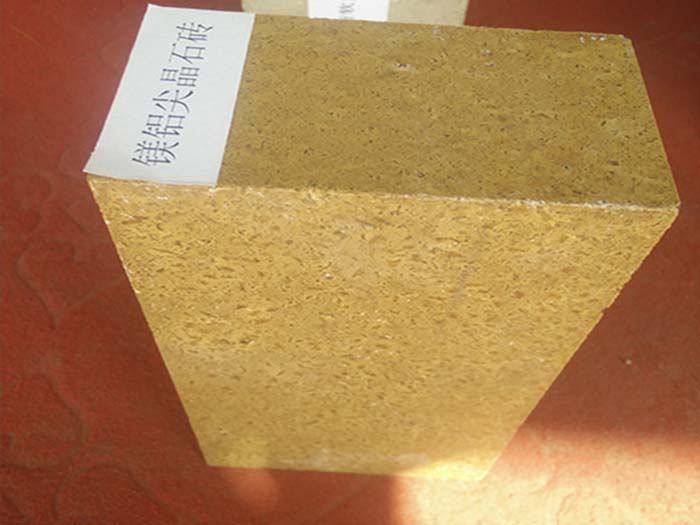

镁铝尖晶石(也称尖晶石)的化学式为MgO·Al2O3，含MgO 28.3％，A12O371.7％，熔点比较高。

镁铝尖晶石砖与镁铬砖相比，主要点是对还原气氛、游离CO2，游离SO2／SO3及游离K2O／Na2O的抗侵蚀性强，以及具有较好的热震稳定性与耐磨性。

尖晶石质耐火材料可分为三类：

(1)方镁石一尖晶石耐火材料，Al2O3含量＜30wt％；

(2)尖晶石一方镁石耐火材料，Al2O3含量30～68wt％；

(3)尖晶石耐火材料，Al2O3含量68～73wt％。
